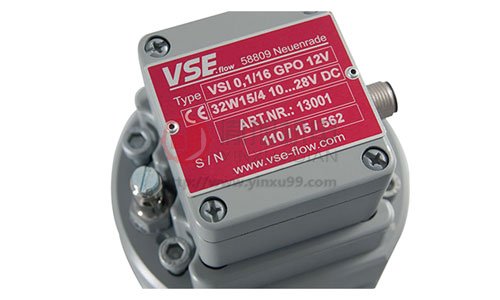

VSE流量计VS4GP012V12A11/1

　　VSE流量计VS4GP012V12A11/1

　　VS正排量流量计是体积率基于啮合齿轮原理测量传感器并设计用于液体。 两个正是匹配的齿轮非常精确地封闭机加工的房屋。 通过非接触式信号拾取系统检测齿轮旋转。 每颗牙齿产生一个冲动。完全啮合齿轮齿之间的空间由壳体两侧封闭，构成测量室。 流体流动导致齿轮旋转输入流被分成不连续的体积

　　通过的液体量该装置将导致齿轮正好旋转一个齿间距。此音量称为音量/脉冲(Vm)并以cc / Imp表示。 它用于定义a的大小流量计。

　　•非接触式传感器由两个差速器组成从周向偏移的磁电阻器彼此相差1/4齿距。两者的信号拾取传感器通过两个信号放大器进行数字化然后通过短路保护推拉放大输出阶段。方波输出信号是双向的并且可以只需通过任何外部电子设备处理，plc控制或电脑。

　　处理90°相位角信号之间可以识别流向脉冲速率转换系数为1,2和4。信号频率与瞬时成正比流速(体积速率)取决于特定的流量米尺寸。频率范围从0到2000赫兹。前置放大器具有反极性保护和不正确的连接。对于-30°C至120°C(-22°F至248°F)的介质温度，设备为直接安装在流量计盖上。液体温度高达210°C(410°F)a提供特殊接送系统。

　　VSI高清前置放大器提供数字信号信号具有更高的测量值分辨率。分辨率可以在4到64之间编程角度步长，它可以实现倍频直至系数16.流量计的K系数可以是增加到64倍。比较大频率满流量可以是26 kHz。

　　用于流量计的无故障和安全操作正确选择类型和大小是决定性的。 由于大量不同的应用和流量计版本，VSE目录中的技术数据是一般性格。 设备的某些特性取决于类型，尺寸和测量范围以及要测量的媒介。 用于精确的流量计选择请联系VSE。

　　VS系列的VSE流量计在前设计中是批准用于潜在危险区域的应用并且总是与一个或两个一起操作屏障放大器。 他们有蓝色标记并提供必要的防护安全。 铭牌显示根据DIN EN 50014的必要描述，类型键和安全相关的电气数据。VSE可为流量计提供屏障放大器类型MK 13-P-Ex 0/24 VDC / K15。
