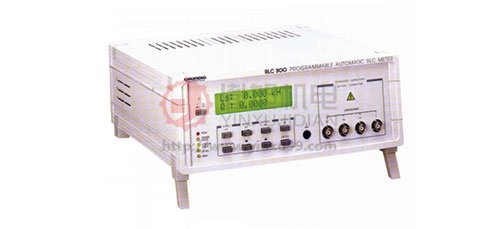

DIGIMESS测试仪RLC300

　　DIGIMESS测试仪RLC300

　　自动RLC 300是微处理器控制的测量用于精确和快速评估阻抗参数的仪器广泛测量中的无源和有源元件和电路范围。 基本准确度为0.1%。内部测量信号的频率为50 Hz，100 Hz，1 kHz和10 kHz。可以选择两个测量信号电平并允许也可以测量具有半导体跃迁的元件。可以选择内部或外部极化电压或者用于测量电解电容器和电容器半导体元件。

　　待测物体通过具有开尔文端子和测量适配器的四端结构连接到RLC 300。杂散电容，引线电感和接触的影响因此，电阻显着降低。 剩余参数测量端子可以得到补偿。响应于连接的阻抗，RLC 300自动进行识别被测物体和测量范围允许使用串联和并联确定参数被测物体的等效电路图。

　　所有功能和参数均可通过菜单通过八个按钮进行设置。选择的参数和功能以及测量结果在两行字母数字LC矩阵显示器上清楚地描绘。 作为标准配置，RLC 300配备有接口GPIB和RS-232C用于与PC通信。可以设置所有功能和参数。可以发送RLC 300的设置值和状态。

　　测量阻抗ZX借助于确定被测物体的电压(阻抗ZX)和电流穿过被测物体。电压和电流的矢量分割结果为四组件。 所选参数以数学方式计算来自组件。使用前面的电源开关打开RLC 300。该电源开关将RLC 300与主电源完全分开变压器的一侧。LED I / O用作状态指示灯。
